INNOVA D Vanne Mixproof à Double Joint

Information

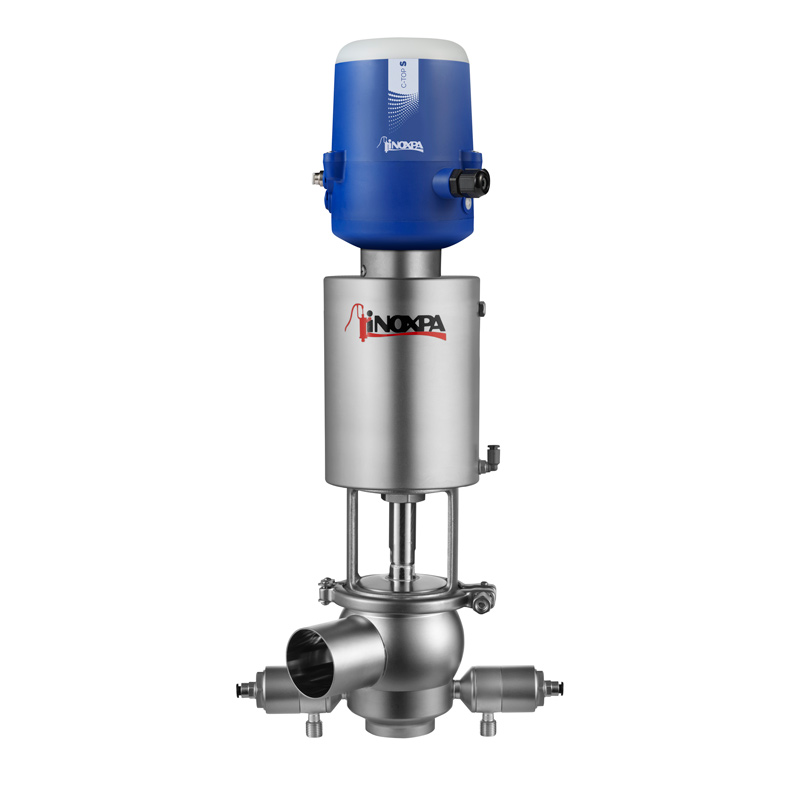

INNOVA D Vanne Mixproof à Double Joint

La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP (produit de nettoyage).
L’application d’air comprimé sur l’actionneur et les détecteurs de fuites se fait de manière simultanée afin d’éviter que des fuites n’apparaissent à travers le détecteur lorsque la vanne s’ouvre. Vanne ouverte - détecteurs fermés / Vanne fermée - détecteurs ouverts.
La chambre de détection de fuites se nettoie via l’un des deux détecteurs de fuites disponibles.

Information

INNOVA D Vanne Mixproof à Double Joint

Conception et caractéristiques

Joint à siège de profil spécifique, celui supérieur conique et l’inférieur radial.
La vanne principale avec actionneur pneumatique à simple effet (NC) et la vanne de détection de fuites normalement ouverte (NO).
Démontage facile des pièces internes en démontant le raccord Clamp.
Lanterne ouverture, permet l’inspection visuelle de l'axe de la vanne.
Corps orientable à 360°.

Matériels

Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en acier inoxydable 1.4301 (AISI 304)
Joint EPDM

Finition superficielle
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)

Connexions: Souder

Document

Principe de fonctionnement
Matériels and Options

Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en acier inoxydable 1.4301 (AISI 304)
Joint EPDM

Finition superficielle
Interne Polie brillante Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)

Connexions: Souder

Document
Document N° 10.246.33.02ES
Titre Válvula Mixproof de Doble Junta INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.02EN
Titre Double Seal Mixproof Valve INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.02FR
Titre Vanne Mixproof à Double Joint INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.02RU
Titre Противосмесительный Клапан с Двойным Уплотнением INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01ES
Titre Válvula Mixproof de Doble Junta INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01EN
Titre Double Seal Mixproof Valve INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01FR
Titre Vanne Mixproof à Double Joint INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01IT
Titre Valvola Mixproof a Doppia Guarnizione INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01DE
Titre INNOVA D Einsitzventil mit zwei Dichtungen
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01RU
Titre Противосмесительный Клапан с Двойным Уплотнением INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.33.01CN
Titre 单座双密封防混阀 INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.09MU
Titre Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.04MU
Titre Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.12ES
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.12EN
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.12FR
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.12RU
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.03ES_revA
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D
Type de fichier .pdf
Résumé La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, que mediante una cámara de detección de fugas, entre las dos juntas, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP, producto de limpieza.
    Download
  • E-mail
Document N° 10.246.30.07ES
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D - ANEXO ATEX
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.03EN_revA
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D
Type de fichier .pdf
Résumé INNOVA D is a pneumatic shut-off single seat valve with two seals that, by means of a leakage chamber under atmospheric pressure formed between the two seals, enables a safe separation of two different products, one of which is usually CIP, cleaning product.
    Download
  • E-mail
Document N° 10.246.30.07EN
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D - ANNEX ATEX
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.03FR_revA
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D
Type de fichier .pdf
Résumé La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP
    Download
  • E-mail
Document N° 10.246.30.07FR
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D - ANNEXE ATEX
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.246.30.03RU_revA
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D
Type de fichier .pdf
Résumé В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA D
    Download
  • E-mail
