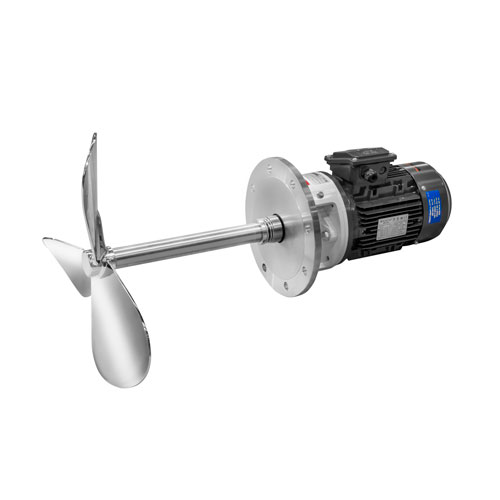

LR/LM Agitateur Latéral de Fond

Les agitateurs latéraux de fond sont utilisés dans les réservoirs de procédés et de stockage destinés à l’industrie alimentaire.
L’application la plus répandue est l’entretien et le coupage de produits à faible viscosité tels que le vin, l’huile, le lait, la bière et d’autres alcools dans des réservoirs de grand volume.

Information

LR/LM Agitateur Latéral de Fond

Principe de fonctionnement

Les agitateurs de la gamme LR sont entraînés à l’aide d’un motoréducteur, tandis que ceux de la gamme LM sont entraînés par un moteur direct.
Ces agitateurs sont installés inclinés sur la partie inférieure de la virole du réservoir.

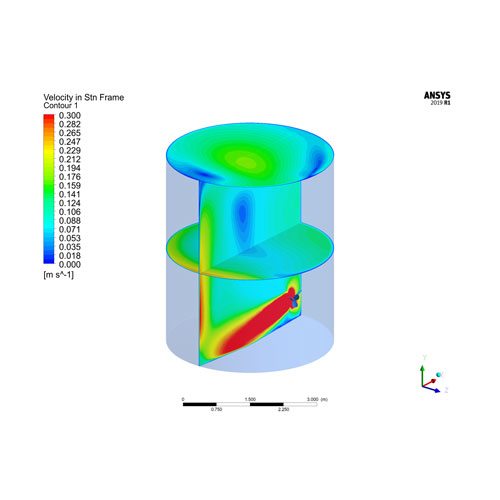

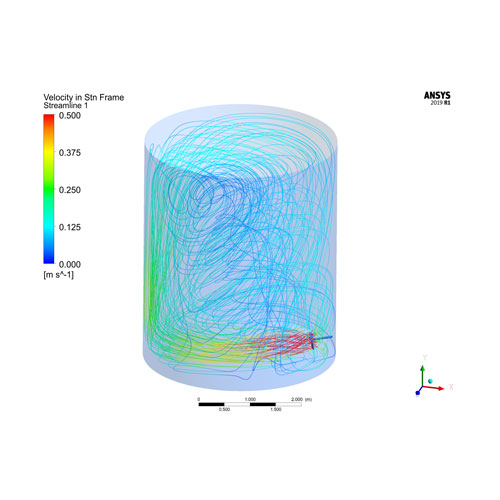

La rotation de l’hélice crée un flux qui pousse le produit vers le fond du réservoir, le faisant ainsi remonter jusqu’à la surface du liquide par la paroi de la cuve, du côté opposé à l’agitateur. Cet effet est favorisé si la cuve dispose d’un fond bombé.
En outre, l’agitateur est installé excentré par rapport au centre de la cuve afin de favoriser un flux circulaire. Cela permet d’assurer une homogénéisation complète du produit.

Conception et caractéristiques

Agitateur latéral.
Économiques pour les applications dans des réservoirs de grand volume.
Garniture mécanique interne EN12756 (DIN 24960 L1K).
Construction robuste et sanitaire.
Entretien facile.
Fixation de l’hélice sur l’arbre au moyen d’un raccord fileté et d’un joint.
Réducteur à engrenages hélicoïdaux avec huile alimentaire.
Moteur 3 ph, 230/400 V, 50 Hz, IP55, 1500 Tr./min.
Hélice Marine (Type 10).

Matériels

Pièces en contact avec le produit AISI 316L
Linterna et support de roulements GG 15
Garniture mécanique C/SiC/EPDM
Joints EPDM
Finition superficielle Ra ≤ 0,8 μm

Options

Garniture mécanique SiC/SiC.
Double garniture mécanique.
Joints en FPM.
Étoupe de sécurité.
Option hélice débit élevé (Type 19) pour les agitateurs LR.
Revêtement en acier inox.
Moteurs avec d’autres protections disponibles.
Disponible en version ATEX (LR).

Document

Fiche technique (8)
Manuel d’instructions (8)
Principe de fonctionnement

Les agitateurs de la gamme LR sont entraînés à l’aide d’un motoréducteur, tandis que ceux de la gamme LM sont entraînés par un moteur direct.
Ces agitateurs sont installés inclinés sur la partie inférieure de la virole du réservoir.
La rotation de l’hélice crée un flux qui pousse le produit vers le fond du réservoir, le faisant ainsi remonter jusqu’à la surface du liquide par la paroi de la cuve, du côté opposé à l’agitateur. Cet effet est favorisé si la cuve dispose d’un fond bombé.
En outre, l’agitateur est installé excentré par rapport au centre de la cuve afin de favoriser un flux circulaire. Cela permet d’assurer une homogénéisation complète du produit.

Matériels and Options

Pièces en contact avec le produit AISI 316L
Linterna et support de roulements GG 15
Garniture mécanique C/SiC/EPDM
Joints EPDM
Finition superficielle Ra ≤ 0,8 μm

Garniture mécanique SiC/SiC.
Double garniture mécanique.
Joints en FPM.
Étoupe de sécurité.
Option hélice débit élevé (Type 19) pour les agitateurs LR.
Revêtement en acier inox.
Moteurs avec d’autres protections disponibles.
Disponible en version ATEX (LR).
