Le C-TOP+ est un boitier de contrôle pneumatique conçu pour assurer la commande et le contrôle optimale des vannes process d’INOXPA. Il est compatible avec la plupart des systèmes automatisés par PLC (Programmable Logic Controllers) avec communication digitale.
Le boitier C-TOP+ est destiné à être installé sur la plupart des vannes process implantées dans les unités de production des industries alimentaires, pharmaceutiques et cosmétiques.
C-TOP+ Boitier de contrôle
C-TOP+ Boitier de contrôle
Information
C-TOP+ Boitier de contrôle
Information
C-TOP+ Boitier de contrôle
Principe de fonctionnement
C-TOP+ est un boitier de contrôle qui est équipé d’éléments de signalisation et de commande pour contrôler tout type de vannes process.
Cet ensemble intègre dans le même boitier les fonctions suivantes :
• Contrôle pneumatique et électrique de la vanne.
• Indicateurs de positions avec rétro-alimentation (feedback).
Il est installé sur l’actionneur pneumatique de la vanne et reçoit des signaux depuis un coffret de commande ou un PLC pour manœuvrer la vanne il renvoie des signaux à ceux-ci pour indiquer l’état ou la position de la vanne.
Le C-TOP+ est équipé de 4 LEDs de signalisation qui indique la position de la vanne, la LED blanche signale que le boitier est bien alimenté électriquement.

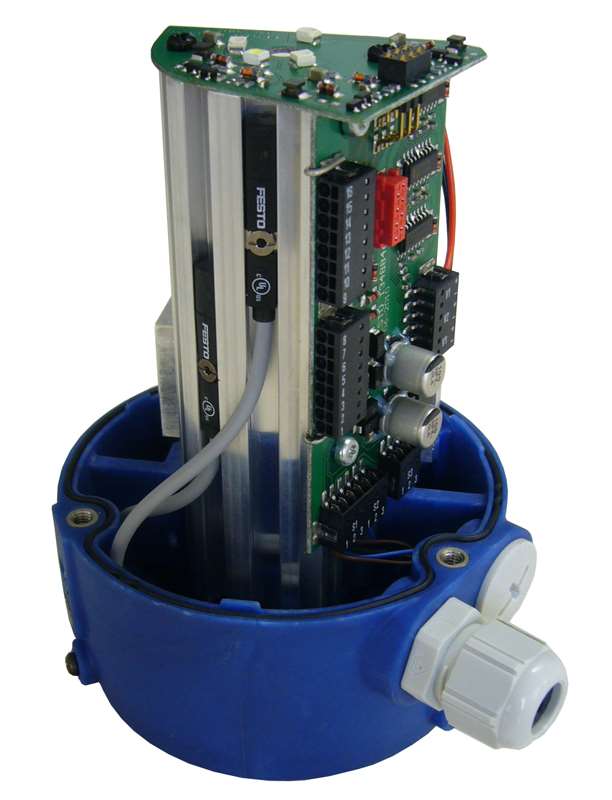

Conception et caractéristiques
Le C-TOP+ est d’une conception simple, modulaire et résistante qui garantit une grande flexibilité dans l’installation.
Selon la version, le boitier peut avoir jusqu’à trois électrovannes 3/2 (NF) et trois détecteurs. Si nécessaire, un détecteur et une électrovanne externe supplémentaire peuvent être connectés.
Les détecteurs peuvent être de type inductif ou magnétique et son activé sans contact grâce à un aimant qui se trouve dans l’axe du boitier.
Les boitiers C-TOP+ sont configurés en fonction des conditions requises de chaque client.
Matériels
Couvercle: Polypropylène
Corps: Polypropylène renforcé
Base: Polypropylène renforcé
Joints:EPDM
Visserie: Acier inoxydable
Document
Fiche technique C-TOP+ (5)
Fiche technique C-TOP+'15 (7)
Manuel d’instructions C-TOP+'15 (1)
Principe de fonctionnement
C-TOP+ est un boitier de contrôle qui est équipé d’éléments de signalisation et de commande pour contrôler tout type de vannes process.
Cet ensemble intègre dans le même boitier les fonctions suivantes :
• Contrôle pneumatique et électrique de la vanne.
• Indicateurs de positions avec rétro-alimentation (feedback).
Il est installé sur l’actionneur pneumatique de la vanne et reçoit des signaux depuis un coffret de commande ou un PLC pour manœuvrer la vanne il renvoie des signaux à ceux-ci pour indiquer l’état ou la position de la vanne.
Le C-TOP+ est équipé de 4 LEDs de signalisation qui indique la position de la vanne, la LED blanche signale que le boitier est bien alimenté électriquement.
Matériels and Options
Couvercle: Polypropylène
Corps: Polypropylène renforcé
Base: Polypropylène renforcé
Joints:EPDM
Visserie: Acier inoxydable
Document
| Document N° | FT.CTOP+.2_ES |
| Titre | Cabezal de Control CTOP+ |
| Type de fichier | |
| Résumé | El C-TOP+ es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. |
|
|
| Document N° | FT.CTOP+.2_EN |
| Titre | Control Unit C-TOP+ |
| Type de fichier | |
| Résumé | The C-TOP+ is a pneumatic control unit designed to ensure an optimum control over the INOXPA process valves. |
|
|
| Document N° | FT.CTOP+.2_FR |
| Titre | Boitier de contrôle CTOP+. |
| Type de fichier | |
| Résumé | Le C-TOP+ est un boitier de contrôle pneumatique conçu pour assurer la commande et le contrôle optimale des vannes process d’INOXPA. |
|
|
| Document N° | FT.CTOP+.2_IT |
| Titre | Testata di Controllo CTOP+ |
| Type de fichier | |
| Résumé | Il C-TOP+ è una testata di controllo pneumatico progettata per assicurare un ottimocontrollo delle valvole di processo INOXPA. |
|
|
| Document N° | FT.CTOP+.2_RU |
| Titre | Контрольное Устройство C-TOP+ |
| Type de fichier | |
| Résumé | C-TOP+ представляет собой контрольное устройство, предназначенное для обеспечения оптимального контроля за клапанами INOXPA. |
|
|
| Document N° | FT.C-TOP+15.1_ES |
| Titre | Cabezal de Control C-TOP+’15 |
| Type de fichier | |
| Résumé | El C-TOP+ es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. |
|
|
| Document N° | FT.C-TOP+15.1_EN |
| Titre | Control Unit C-TOP+’15 |
| Type de fichier | |
| Résumé | The C-TOP+ is a pneumatic control unit designed to ensure an optimum control over the INOXPA process valves. |
|
|
| Document N° | FT.C-TOP+15.1_FR |
| Titre | Boitier de Contrôle C-TOP+15 |
| Type de fichier | |
| Résumé | Le C-TOP+ est un boitier de contrôle pneumatique conçu pour assurer la commande et le contrôle optimale des vannes process d’INOXPA |
|
|
| Document N° | FT.C-TOP+15.1_DE |
| Titre | Steuereinheit C-TOP+’15 |
| Type de fichier | |
| Résumé | Der C-TOP+ ist eine pneumatische Steuereinheit, die eine optimale Steuerung der INOXPA-Prozessventile gewährleistet |
|
|
| Document N° | FT.C-TOP+15.1_IT |
| Titre | Testata di Controllo C-TOP+’15 |
| Type de fichier | |
| Résumé | Il C-TOP+ è una testata di controllo pneumatico progettata per assicurare un ottimocontrollo delle valvole di processo INOXPA |
|
|
| Document N° | FT.C-TOP+15.1_PT.pdf |
| Titre | Cabeçote de Controlo C-TOP+15 |
| Type de fichier | |
| Résumé | O C-TOP+ é um cabeçote de controlo pneumático concebido para assegurar um controlo ótimo das válvulas de processo da INOXPA |
|
|
| Document N° | FT.C-TOP+15.1_RU |
| Titre | Контрольное Устройство C-TOP+’15 |
| Type de fichier | |
| Résumé | C-TOP+ представляет собой контрольное устройство, предназначенное для обеспечения оптимального контроля за клапанами INOXPA. |
|
|
| Document N° | 8046722d4 |
| Titre | C-TOP+ Instrucciones de utilización / Operating instructions / Notice d'utilisation / Bedienungsanleitung |
| Type de fichier | |
|
|
