C-TOP S / C-TOP S AS-I Boitier de contrôle

Information

C-TOP S / C-TOP S AS-I Boitier de contrôle

Le boîtier de commande C-TOP S s’adapte à l’ensemble des actionneurs INOXPA afin d’automatiser les vannes de process à entraînement pneumatique de manière efficace et décentralisée. Il peut s’agir de vannes papillon, à boule, à membrane, ou à clapet simple ou double siège.

Information

C-TOP S / C-TOP S AS-I Boitier de contrôle

Principe de fonctionnement

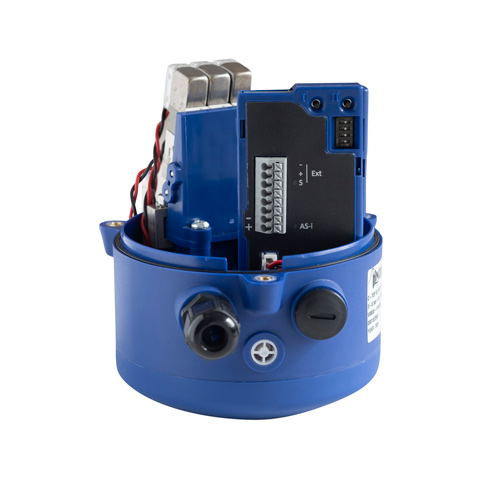

Le boîtier de commande contient un module électronique de détection linéaire composé de plusieurs capteurs à effet Hall.
Un système PLC envoie des signaux aux électrovannes par l’intermédiaire du module électronique du boitier pour commander et faire fonctionner la vanne ; simultanément, le module électronique envoie des signaux de retour au PLC pour indiquer dans quelle position se trouve la vanne.
Le boîtier doit être configuré à l’aide des boutons du module électronique.
Afin que l’état de la vanne soit connu à tout moment, le boîtier s’allume avec une couleur spécifique pour chaque position de la vanne. Les couleurs d’éclairage de la tête peuvent être configurées à l’aide des interrupteurs DIP également situés sur le module électronique.

Conception et caractéristiques

Le boitier C-TOP S se monte facilement sur le dessus de l’actionneur de la vanne.
Le mode AUTOTUNE permet une configuration rapide et facile.
Détection linéaire à l’aide de capteurs à effet Hall.
Possibilité d’avoir jusqu’à trois électrovannes. Une électrovanne est nécessaire pour les vannes avec vérin simple effet, deux sont requises pour les vannes avec vérin double effet et trois pour les vannes MixProof.
Possibilité de connecter un capteur externe.
Indication lumineuse de l’état de la vanne visible à 360°.

Matériels

Pièces en plastique PA6
Visserie A2
Joints NBR
Connexions pneumatiques Laiton nickelé

Document

Principe de fonctionnement

Le boîtier de commande contient un module électronique de détection linéaire composé de plusieurs capteurs à effet Hall.
Un système PLC envoie des signaux aux électrovannes par l’intermédiaire du module électronique du boitier pour commander et faire fonctionner la vanne ; simultanément, le module électronique envoie des signaux de retour au PLC pour indiquer dans quelle position se trouve la vanne.
Le boîtier doit être configuré à l’aide des boutons du module électronique.
Afin que l’état de la vanne soit connu à tout moment, le boîtier s’allume avec une couleur spécifique pour chaque position de la vanne. Les couleurs d’éclairage de la tête peuvent être configurées à l’aide des interrupteurs DIP également situés sur le module électronique.

Matériels and Options

Pièces en plastique PA6
Visserie A2
Joints NBR
Connexions pneumatiques Laiton nickelé

Document
Document N° FT.C-TOP_S.2_ES.pdf
Titre Cabezal de Control C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° FT.C-TOP_S.2_EN.pdf
Titre Control Unit C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° FT.C-TOP_S.2_FR.pdf
Titre Boîtier de Commande C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° FT.C-TOP_S.2_IT.pdf
Titre Testata di Controllo C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° FT.C-TOP_S.2_RU.pdf
Titre Контрольное Устройство C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.426.30.01MU_RevA
Titre Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.426.30.03ES
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO CABEZAL DE CONTROL C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.426.30.03EN
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL HEAD C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.426.30.03FR
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE TÊTE DE COMMANDE C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° 10.426.30.03RU
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ КОНТРОЛЬНОЕ УСТРОЙСТВО C-TOP S
Type de fichier .pdf
    Download
  • E-mail
Document N° C.Valves.ES.0221.pdf
Titre VÁLVULAS DE MARIPOSA Y BOLA
Type de fichier .pdf
    Download
  • E-mail
Document N° C.Valves.EN.0221.pdf
Titre BUTTERFLY AND BALL VALVES
Type de fichier .pdf
    Download
  • E-mail
Document N° C.Valves.FR.0321.pdf
Titre VANNES PAPILLON ET À BOULE
Type de fichier .pdf
    Download
  • E-mail
Document N° C.Valves.IT.0221.pdf
Titre VALVOLE A FARFALLA E A SFERA
Type de fichier .pdf
    Download
  • E-mail
Document N° C.Valves.PT.0321.pdf
Titre VÁLVULAS DE BORBOLETA E DE ESFERA
Type de fichier .pdf
    Download
  • E-mail
Document N° C.Valves.RUS.0221.pdf
Titre ДИСКОВЫЕ ЗАТВОРЫ И ШАРОВЫЕ КРАНЫ
Type de fichier .pdf
    Download
  • E-mail
