INNOVA L Vanne à Clapet de Dérivation

INNOVA L Vanne à Clapet de Dérivation

  • Vanne à Clapet de Dérivation
  • Vanne à Clapet de Dérivation
  • Vanne à Clapet de Dérivation
  • Vanne à Clapet de Dérivation

Information

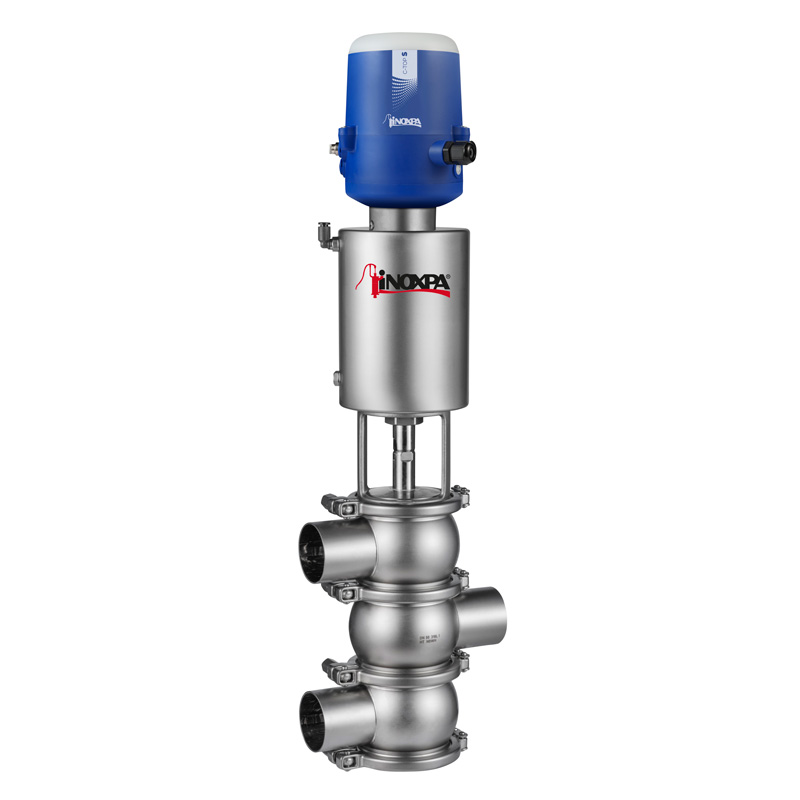

INNOVA L Vanne à Clapet de Dérivation

La vanne type L est une vanne à clapet simple siège de dérivation avec flux divergeant, destinée aux applications hygiéniques. Son clapet est spécialement conçu pour exécuter des dérivations divergentes, pouvant se fermer dans le sens inverse du flux (entrée par le corps central et sortie par le corps supérieur ou inférieur).

Information

INNOVA L Vanne à Clapet de Dérivation

Conception et caractéristiques

Montage standard avec fermeture au niveau du corps inférieur et dérivation vers le corps supérieur.
Fermeture au niveau du corps supérieur et dérivation vers le corps inférieur par simple inversion de l’actionneur.
Démontage facile pour accéder aux pièces internes par collier clamp.
Lanterne ouverte, permet l’inspection visuelle de l’étanchéité de l’arbre.
Corps orientables à 360°.

Matériels

Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en inoxydable 1.4301 (AISI 304)
Joints en contact avec le produit EPDM

Finitions superficielles
Interne Poli brillant Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)

Connexions: Souder

Document

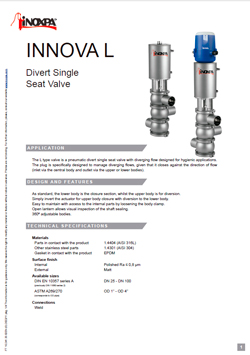

Fiche technique v.22 (4)
Fiche technique (5)
Guide d’installation rapide v.22 (1)
Guide d’installation rapide (1)
Manuel d’instructions v.22 (4)
Manuel d’instructions (3)
Principe de fonctionnement
Matériels and Options

Pièces en contact avec le produit 1.4404 (AISI 316L)
Autres pièces en inoxydable 1.4301 (AISI 304)
Joints en contact avec le produit EPDM

Finitions superficielles
Interne Poli brillant Ra ≤ 0,8 μm
Externe Mate

Tailles disponibles
DIN EN 10357 série A DN 25 - DN 100
(ancien DIN 11850 série 2)
ASTM A269/270 OD 1’’ - OD 4’’
(correspond à du tube OD)

Connexions: Souder

Document
Document N° 10.241.33.04ES
Titre Válvula de Simple Asiento de Desvío INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.04EN
Titre Divert Single Seat Valve INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.04FR
Titre Vanne à Clapet Simple Siège de Dérivation INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.04RU
Titre Распределительный Односедельный Клапан INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.02ES
Titre Válvula de Simple Asiento de Desvío INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.02EN
Titre Divert Single Seat Valve INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.02FR
Titre Vanne à Clapet Simple Siège de Dérivation INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.02IT
Titre Valvola di Cambio a Singola Sede INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.33.02RU
Titre Распределительный Односедельный Клапан INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.06MU
Titre Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.03MU
Titre Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.09ES
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.09EN
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.09FR
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.09RU
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA M / L
Type de fichier .pdf
    Download
    • E-mail
Document N° 10.241.30.01ES_revA
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L
Type de fichier .pdf
Résumé Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la válvula INNOVA L
    Download
    • E-mail
Document N° 10.241.30.01EN_revA
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L
Type de fichier .pdf
Résumé This manual contains information about the reception, installation, operation, assembly, disassembly and maintenance of the INNOVA L
    Download
    • E-mail
Document N° 10.241.30.01FR_revA
Titre INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L
Type de fichier .pdf
Résumé Ce manuel contient des informations sur la réception, l’installation, l’utilisation, le montage, le démontage et l’entretien des vannes INNOVA L
    Download
    • E-mail
